케이블 복합 가공에 고무 혼련기 응용

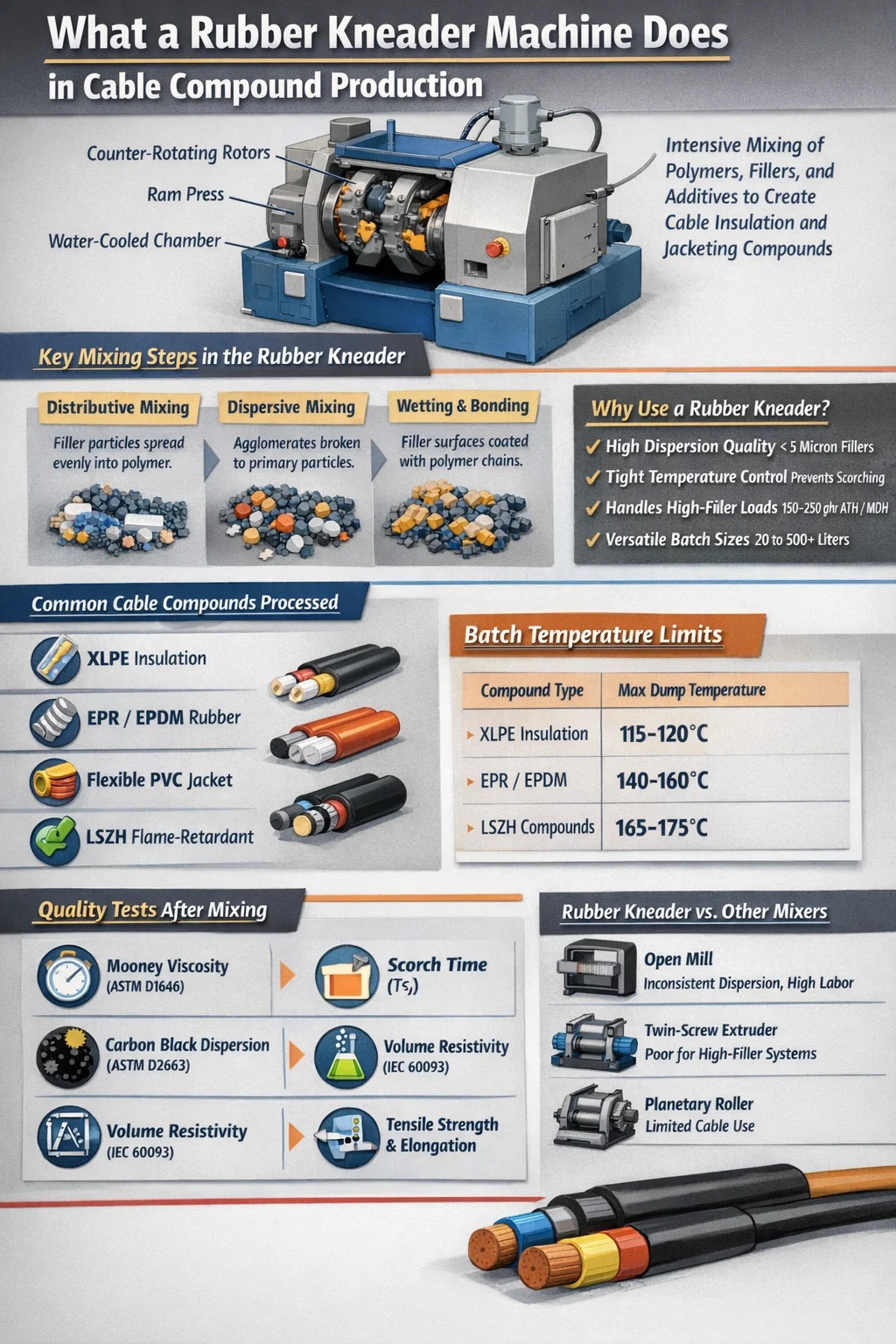

정말 고무 반죽기 기계가 실제로 케이블 컴파운드 생산을 수행합니다.

내부 혼합기 또는 분산 반죽기라고도 불리는 고무 반죽기 기계는 원시 고무 또는 폴리머 기본 재료를 압출 준비가 된 완성된 케이블 화합물로 변환하는 데 사용되는 핵심 혼합 장비입니다. 케이블 제조에서 컴파운드는 엄격한 전기, 기계 및 열 요구 사항을 충족해야 합니다. 고무 혼련기는 강한 전단 응력, 압축 및 열을 가하여 엘라스토머, 필러, 가소제, 항산화제, 난연제 및 가황제를 균일하고 가공 가능한 덩어리로 혼합함으로써 이를 달성합니다.

직접적인 대답: 다른 배치 혼합 기술은 고점도 탄성 시스템에 대한 분산 품질, 열 제어 및 처리 용량의 동일한 조합을 제공하지 않기 때문에 고무 혼련기는 케이블 복합 처리에 없어서는 안 될 요소입니다. 개방형 분쇄기 혼합은 밀폐되고 통제된 혼합 환경과 일치할 수 없습니다. 2축 연속 혼합기는 케이블 복합 시설에서 흔히 볼 수 있는 단기, 다중 레시피 생산을 위한 유연성이 부족합니다.

케이블 절연체 및 재킷 화합물에는 일반적으로 15~30개의 개별 성분이 포함되어 있습니다. 각 성분(특히 카본 블랙, 실리카 및 난연성 필러)을 5미크론 미만의 1차 입자 수준으로 분산시키면 완성된 케이블이 절연 강도 테스트, 노화 테스트 및 IEC 60332 또는 UL 1666과 같은 화염 전파 표준을 통과하는지 여부가 직접적으로 결정됩니다. 고무 혼련기의 로터 기하학적 구조는 폴리머 사슬로 응집체와 젖은 필러 표면을 파괴하는 데 필요한 기계적 에너지를 생성합니다. 이는 단순한 혼합 방식으로는 일관되게 수행할 수 없는 작업입니다.

고무 니더로 가공된 코어 케이블 컴파운드 유형

케이블 제조업체는 광범위한 엘라스토머 및 열가소성 엘라스토머 복합 제품군을 사용합니다. 각각은 혼합 장비에 대한 요구 사항이 다르며 고무 반죽기는 이러한 모든 요구 사항을 일상적으로 처리합니다.

XLPE 및 PE 기반 절연 화합물

중압 및 고전압 전력 케이블용 가교 폴리에틸렌(XLPE) 컴파운드는 매우 깨끗한 혼합 환경과 정밀한 온도 관리가 필요합니다. 과산화물 가교제는 120°C 이상에서 분해되기 시작하므로 고무 혼련기는 혼합 중에 배치 온도를 이 임계값 이하로 유지해야 합니다. 현대식 수냉식 혼련기 시스템은 로터 표면 온도를 ±3°C 이내로 안정적으로 달성하여 조기 스코치를 방지하는 동시에 50~500리터 범위의 배치에서 필러를 철저하게 분산시킵니다.

EPR 및 EPDM 절연재

에틸렌-프로필렌 고무(EPR)와 에틸렌-프로필렌-디엔 단량체(EPDM) 화합물은 우수한 전기적 특성과 내오존성으로 인해 중압 케이블(1kV~35kV) 및 광산용 케이블에 널리 사용됩니다. 이러한 화합물에는 일반적으로 소성 점토 또는 처리된 실리카가 60~100고무(phr)로 포함되어 있어 높은 로터 팁 속도(대개 40~60rpm)와 배치당 8~14분의 확장된 혼합 주기가 필요합니다. 충전율이 0.65~0.75인 고무 혼련기는 이러한 견고한 고충진 시스템에서 전단 작업을 최적화합니다.

유연한 케이블 재킷용 PVC 화합물

PVC는 열가소성이지만 40~80phr의 가소제(일반적으로 DINP 또는 DIDP)를 함유한 유연한 PVC 케이블 재킷 화합물은 혼합 중에 유변학적으로 고무처럼 거동하고 내부 믹서 처리에서 엄청난 이점을 얻습니다. 고무 혼련기는 PVC 수지에 가소제를 빠르고 균일하게 겔화시켜 안정제, 충진제, 색소 등을 한 번에 흡수시키는 장치입니다. 이를 통해 일관된 Shore A 경도(일반적으로 60~80)를 갖는 균질한 화합물이 생성됩니다. 이는 -15°C 이하에서 냉간 굽힘 테스트를 통과해야 하는 케이블에 매우 중요합니다.

고온 케이블용 실리콘 고무 화합물

150°C~200°C에서 연속 작동 등급을 받은 실리콘 고무 케이블은 자동차, 항공우주 및 산업용 난방 응용 분야에 사용됩니다. 흄드 실리카(일반적으로 25~45phr) 및 실란 커플링제와 혼합된 폴리디메틸실록산 검은 고무 혼련기의 부드럽지만 철저한 혼합 작업을 요구합니다. 실리콘을 과도하게 혼합하면 폴리머 사슬이 끊어지고 화합물 점도가 되돌릴 수 없게 감소하므로 실리콘에 사용되는 혼련기는 엄격하게 제어되는 사이클 시간과 15~30rpm의 낮은 로터 속도로 프로그래밍됩니다.

난연성(FR) 및 저연 무할로겐(LSZH) 화합물

EN 50399 및 IEC 60332-3과 같은 표준에 따라 철도, 지하철, 조선 및 공공 건물 설치에 필수인 LSZH 케이블 화합물에는 알루미늄 삼수화물(ATH) 또는 수산화 마그네슘(MDH)과 같은 미네랄 난연제가 150~250phr 포함되어 있습니다. 이러한 초고량 필러 로딩은 모든 혼합 장비의 한계를 뛰어 넘습니다. 고무 혼련기는 허용 가능한 화합물 유변학을 유지하면서 이러한 충전제 수준을 EVA, EBA 또는 폴리올레핀 엘라스토머 매트릭스에 통합할 수 있는 사실상 유일한 배치 믹서입니다. ATH 탈수를 방지하기 위해 10~18분의 사이클 시간과 170°C 미만의 배치 온도를 조심스럽게 유지하는 이 응용 분야를 위해 접선 또는 인터메싱 형상의 로터 설계가 특별히 선택되었습니다.

고무 반죽기가 필러 함량이 높은 케이블 제제를 처리하는 방법

케이블 복합 가공에서 가장 큰 기술적 과제는 잘 분산되지 않은 응집체를 생성하거나 폴리머 매트릭스를 저하시키지 않고 반도체 층용 카본 블랙, 난연성용 ATH/MDH, EPR 절연용 점토와 같은 고체 충전제를 대량으로 통합하는 것입니다. 고무 반죽기는 세 가지 순차적 메커니즘을 통해 이 문제를 해결합니다.

1. 분배 혼합: 역회전하는 로터는 배치 재료를 반복적으로 분할하고 재결합하여 폴리머 볼륨 전체에 필러 입자를 퍼뜨립니다. 이는 필러가 아직 응집되어 있는 혼합 주기의 처음 2~4분 동안 주로 발생합니다.
2. 분산 혼합: 로터 속도가 증가하거나 램 압력으로 인해 재료가 로터 틈으로 떨어지면 필러 응집체의 응집력을 초과하는 전단 응력으로 인해 필러 덩어리가 부서집니다. 이는 절연 화합물에서 유전체 등급 분산을 달성하기 위한 중요한 단계입니다.
3. 습윤 및 표면 화학: 계속 혼합하면 새로 노출된 필러 표면에 폴리머 사슬이 형성되어 분산이 안정화되고 후속 처리 중에 재응집이 방지됩니다. 폴리머에 화학적 결합 충전재를 혼합하는 동안 첨가되는 커플링제로서 화합물의 기계적, 전기적 성능을 영구적으로 향상시킵니다.

EBA 매트릭스에 200phr MDH를 함유한 일반적인 LSZH 화합물의 경우 고무 혼련기는 목표 분산을 달성하기 위해 0.10~0.18kWh/kg의 특정 혼합 에너지를 전달해야 합니다. 최신 혼련기 제어 시스템은 실시간으로 에너지 입력을 추적하고 이를 기본 종료 기준으로 사용합니다. 이는 시간만 사용하는 것보다 훨씬 더 안정적입니다.

케이블 컴파운드용 고무 혼련기 작업의 온도 제어

온도는 케이블 복합 고장을 가장 자주 일으키는 매개변수입니다. 너무 낮으면 필러가 분산되지 않습니다. 너무 높으면 스코치, 폴리머 분해 또는 필러 탈수로 인해 배치가 파괴됩니다. 고무 반죽기의 온도 관리 시스템은 기계적 작업으로 인해 발생하는 열과 민감한 재료를 보호하기 위해 제거해야 하는 열을 모두 처리해야 합니다.

최신 고무 반죽기 기계는 다중 영역 온도 제어를 통해 이러한 엄격한 온도 창을 달성합니다. 혼합 챔버 벽, 로터 샤프트 및 램은 순환하는 물 또는 오일을 사용하여 독립적으로 온도 제어됩니다. 챔버의 여러 지점에 위치한 적외선 또는 접촉 열전대는 PLC에 실시간 데이터를 제공하여 냉각 유량이나 로터 속도를 자동으로 조정합니다.

케이블 복합 혼합을 위한 로터 형상 선택

로터는 모든 고무 반죽기 기계의 핵심이며, 로터 형상의 선택은 케이블 응용 분야의 복합 품질에 큰 영향을 미칩니다. 세 가지 기본 로터 제품군이 사용됩니다.

접선 로터(비인터메싱)

접선 로터는 로터 날개가 서로의 스윕 볼륨을 통과하지 않고 반대 방향으로 회전합니다. 이 구성은 더 큰 자유 부피(최대 0.80의 충진율)를 제공하고 과도한 토크 피크 없이 매우 단단하고 충전재가 많은 컴파운드를 처리합니다. 200 phr 미네랄 필러가 포함된 LSZH 화합물의 경우 접선 로터가 일반적으로 선호됩니다. 고전적인 2-윙 및 4-윙 접선 설계는 전 세계 케이블 플랜트의 표준으로 남아 있으며, 4-윙 형상은 분말 충전재를 보다 빠르게 통합할 수 있습니다.

인터메싱 로터

인터메싱 로터는 서로의 구역을 통과하여 훨씬 더 좁은 로터 간격을 만들고 더 높은 전단 응력을 생성합니다. 예를 들어, 압출층에서 매끄럽고 빈 공간이 없는 표면을 달성하는 것이 고전압 케이블 성능에 필수적인 반도체 케이블 화합물의 카본 블랙 응집체를 분해하는 등 분산 혼합 작업에 탁월합니다. 인터메싱 로터는 또한 로터 간에 재료를 보다 효율적으로 교환하여 열 전달을 향상시키기 때문에 더 차갑게 작동하는 경향이 있습니다. 그러나 토크 제한으로 인해 초고충전재 LSZH 제제에는 적합하지 않습니다.

PES(폴리에틸렌 실리콘) 및 전문 로터 프로파일

실리콘 케이블 복합 처리의 경우 더 큰 간격을 가진 특수한 저전단 로터 프로파일은 실리콘 고무의 파괴적인 기계적 저하를 방지합니다. 일부 제조업체는 제품 혼합이 변경됨에 따라 단일 고무 니더를 로터 유형 간에 재구성할 수 있는 모듈식 로터 시스템을 제공합니다. 이는 동일한 장비에서 여러 화합물 제품군을 생산하는 케이블 공장에서 상당한 운영상의 이점입니다.

케이블 컴파운드의 혼합 사이클 설계 및 공정 매개변수

고무 혼련기에서 케이블 컴파운드의 혼합 주기는 단순한 "모든 것을 추가하고 혼합"하는 작업이 아닙니다. 성분 첨가 순서와 타이밍이 분산 품질과 스코치 안전성을 직접적으로 결정합니다. 중전압 EPR 절연재에 대해 잘 설계된 사이클은 일반적으로 다음 구조를 따릅니다.

1. 1단계 – 폴리머 저작(0~2분): EPR 또는 EPDM 베일을 로드하고 램을 내립니다. 로터는 30~40rpm으로 작동하여 폴리머를 부드럽게 하고 분해하여 초기 점도를 낮추고 매트릭스가 필러를 수용할 수 있도록 준비합니다. 배치 온도는 일반적으로 80~100°C에 이릅니다.
2. 2단계 – 필러 통합(2~7분): 소성 점토, 실리카, 카본 블랙(반도전성 등급용)은 필러 용량에 따라 점진적으로 또는 한꺼번에 첨가됩니다. 램 압력을 3~5bar로 증가시켜 필러를 연화된 폴리머에 밀어 넣습니다. 이 단계에서는 로터 속도가 50~60rpm으로 증가할 수 있습니다. 마찰로 인해 온도가 120~140°C까지 상승합니다.
3. 3단계 – 오일 및 가소제 추가(7~9분): 파라핀계 또는 나프텐계 오일과 가소제는 액체 투여 시스템을 통해 주입됩니다. 이는 화합물 점도를 낮추고 필러-폴리머 매트릭스 전체에 첨가제를 분산시킵니다.
4. 4단계 – 냉각 스윕(9~11분): 로터 속도가 감소되고, 냉각수 흐름이 최대화되며, 경화제가 첨가되기 전에 배치 온도가 110°C 미만으로 낮아집니다.
5. 5단계 – 치료제 추가 및 최종 균질화(11~14분): 황 또는 과산화물 경화 시스템, 촉진제 및 항산화제가 추가되고 혼합됩니다. 종말점은 이 화합물 유형의 경우 목표 값(일반적으로 0.12~0.16kWh/kg)에 도달하는 특정 에너지 입력에 의해 결정됩니다. 그런 다음 배치는 아래 배출 밀 또는 컨베이어로 버려집니다.

이 단계적 접근 방식은 스코치를 방지하고, 모든 성분의 균일한 분포를 보장하며, 사양의 ±3 무니 단위 내에서 일관되게 무니 점도(100°C에서 ML 1 4)를 갖는 화합물을 생성합니다. 이는 개방형 밀 혼합에서는 달성할 수 없는 배치 간 일관성 수준입니다.

고무 혼련기 가공 후 측정된 품질 관리 매개변수

고무 반죽기를 떠나는 모든 배치는 압출로 이동하기 전에 검증되어야 합니다. 케이블 화합물 품질 관리에는 유변학적 테스트와 전기적 테스트가 모두 포함됩니다.

• 무니 점도(ASTM D1646): 복합 흐름 거동을 측정합니다. 사양을 벗어난 점도는 압출 치수 불안정성을 유발합니다. 일반적인 사양 창: 목표 값 주변의 ±5 무니 단위입니다.
• 스코치 시간(Ts2, ASTM D2084): 니더 혼합 중에 조기 가황이 발생하지 않았음을 확인합니다. EPR 컴파운드의 경우 안전한 압출 가공을 위해서는 Ts2가 일반적으로 135°C에서 8분을 초과해야 합니다.
• 체적 저항률(IEC 60093): 절연 화합물의 경우 체적 저항률은 실온에서 1013 Ω·cm를 초과해야 합니다. 반도체 화합물의 경우 1~500Ω·cm 범위 내에 있어야 합니다. 반죽기의 분산 품질은 이 값을 제어하는 ​​주요 변수입니다.
• 카본 블랙 분산액(ASTM D2663): 미세절단 샘플의 광학 현미경 또는 주사 전자 현미경은 1~5 규모로 분산을 평가합니다. 중전압 케이블 절연에는 일반적으로 등급 4 이상(10μm 이상의 분산되지 않은 응집체가 5% 미만)이 필요합니다.
• 밀도 및 충전제 함량: 니더 혼합 중에 필러가 완전히 혼합되었는지 확인합니다. 사양과의 상당한 밀도 편차는 불완전한 혼합 또는 성분 로딩 오류를 나타냅니다.
• 인장 강도 및 파단 신율(IEC 60811-1): 경화된 테스트 플라크에서 측정됩니다. 크기가 작은 인장 값은 부적절한 반죽 분산으로 인해 폴리머-필러 상호 작용이 좋지 않음을 나타냅니다.

케이블 플랜트용 고무 혼련기 용량 및 규모 선택

케이블 복합 처리용 고무 혼련기는 0.5리터의 실험실 장치부터 650리터 이상의 생산 기계까지 다양한 용량으로 제공됩니다. 올바른 기계 크기를 선택하려면 배치 크기, 주기 시간, 다운스트림 압출 라인 소비율 및 재고 관리 전략의 균형이 필요합니다.

시간당 600kg의 총 출력으로 중전압 EPR 케이블용 90mm 압출기 2개를 가동하는 케이블 공장에는 6분 주기당 60kg 배치를 생산하는 75리터 혼련기에서 시간당 약 10개의 배치가 필요하거나, 10분 주기당 130kg 배치를 생산하는 200리터 혼련기에서 시간당 3개의 배치가 필요합니다. 더 큰 반죽기는 일반적으로 혼합된 킬로그램당 에너지 효율성 면에서 유리하지만, 더 작은 장치는 제품 다양성이 높은 공장에서 더 빠른 레시피 전환을 제공합니다.

최신 고무 혼련기 시스템의 자동화 및 공정 제어

오늘날의 고무 혼련기는 20년 전의 수동 제어 배치 혼합기와는 거리가 멀습니다. 케이블 컴파운드 생산을 위한 완전 자동화된 니더 라인은 여러 계층의 제어 및 데이터 관리를 통합하여 컴파운드 일관성을 직접적으로 개선하고 낭비를 줄입니다.

중량 측정 성분 투여 시스템

자동 계량 호퍼와 액체 정량 펌프는 고무 반죽기에 각 성분을 목표 중량의 ±0.1% 이내로 공급합니다. 이는 수동 혼합 작업에서 배치 간 변동의 가장 큰 원인을 제거합니다. 반도체 층에서 일관된 체적 저항률을 유지하기 위해 카본 블랙 로딩을 ±0.5phr로 유지해야 하는 케이블 컴파운드의 경우 이 정밀도는 선택 사항이 아니라 필수입니다.

에너지 기반 혼합 엔드포인트 제어

고정된 시간 동안 모든 배치를 실행하는 대신 최신 혼련기 제어 시스템은 누적 비에너지(kWh/kg)를 실시간으로 계산하고 특정 날짜에 10분 또는 14분이 소요되는지 여부에 관계없이 목표 에너지에 도달하면 배치를 폐기합니다. 이 접근 방식은 주변 온도, 원료 점도 변화 및 로터 마모를 자동으로 보상하여 시간 기반 제어만 사용할 때보다 더 일관된 분산을 제공합니다. 산업 환경에 대한 연구에 따르면 에너지 종단점 제어는 고정 시간 혼합 사이클에 비해 무니 점도 확산을 30~50% 감소시키는 것으로 나타났습니다.

레시피 관리 및 추적성

통합 SCADA 또는 MES 시스템은 수백 개의 화합물 레시피를 저장하고 생산된 모든 배치에 대해 온도 프로파일, 로터 속도, 에너지 입력, 덤프 온도, 배치 중량 등 모든 공정 매개변수를 기록합니다. 이러한 배치 추적성은 테스트 실험실에서 완성된 케이블 테스트 보고서와 함께 전체 프로세스 문서가 필요한 유틸리티 등급 전원 케이블을 공급하는 케이블 제조업체에 필수입니다.

먼지 및 연기 추출 통합

카본 블랙, MDH, ATH 및 실리카 분진은 심각한 산업 보건 및 폭발 위험을 나타냅니다. 케이블 복합 가공을 위한 고무 혼련기 설치에는 램탑 진공 추출, 호퍼 레벨 집진 및 챔버 환기 시스템이 통합되어 허용 노출 한계 내에서 작업장 공기 질을 유지합니다. 이는 반죽기의 밀폐형 특성이 이미 먼지 억제 관점에서 개방형 분쇄기 혼합에 비해 이점을 제공하는 영역입니다.

케이블 컴파운드 혼련기 혼합 시 일반적인 공정 문제 및 해결 방법

잘 관리된 장비와 자동화된 제어를 사용하더라도 케이블 컴파운드의 고무 혼련기 처리에는 반복되는 문제가 발생합니다. 근본 원인을 이해하면 프로세스 엔지니어가 문제를 체계적으로 해결할 수 있습니다.

혼합 중 스코치

반죽기 내부의 조기 가황은 가장 비용이 많이 드는 혼합 결함입니다. 전체 배치의 화합물을 폐기하고 챔버를 청소해야 하므로 재료와 생산 시간이 모두 손실됩니다. 스코치는 경화제 추가 지연(화합물이 너무 뜨거울 때 경화제 추가), 냉각 시스템 고장 또는 경화제 통합 단계 중 과도한 로터 속도로 인해 가장 자주 발생합니다. 예방: 엄격한 온도 게이트 제어(경화제 추가 전 마스터배치 온도를 100°C 미만으로 낮추기)를 시행하고, 교대 시작 시 냉각수 온도와 유속을 확인하고, 고무 혼련기 온도 센서 교정을 분기별로 감사합니다.

반도체 화합물의 카본 블랙 분산이 좋지 않음

반도체 케이블 층은 매끄럽고 잘 분산된 카본 블랙을 가져야 도체 스크린이나 절연 스크린 인터페이스에 전기적 응력이 집중되어 고전압에서 조기 케이블 고장을 일으키는 것을 방지할 수 있습니다. 혼련기의 분산 불량은 에너지 입력이 부족하거나 충전 계수가 잘못되었거나 구조가 지나치게 높은(높은 DBP 흡수) 카본 블랙 등급을 사용하여 발생합니다. 해결책에는 비에너지 입력 증가, 충전율이 0.65~0.75 이내인지 확인, 분산이 여전히 불충분할 경우 낮은 구조의 카본 블랙 등급 평가 등이 포함됩니다.

일관성 없는 배치 점도

배치 간 무니 점도 변동이 ±5 단위를 초과하면 압출 불안정성, 즉 케이블 절연체의 치수 변동, 상어 피부 표면 결함 또는 다이 압력 변동이 발생합니다. 근본 원인에는 원료 점도 변화(천연 고무 및 EPDM 무니 수는 베일 로트마다 다름), 불완전한 오일 흡수 또는 시간이 지남에 따라 유효 간격을 증가시키는 로터 마모 등이 포함됩니다. 원자재 유입 검사 제한을 강화하고, 오일 정량 펌프 보정을 확인하고, 작동 시간 3,000시간마다 고무 혼련기 로터 마모 측정 일정을 예약하여 문제를 해결합니다.

LSZH 화합물의 혼합에서 살아남은 충전재 덩어리

200 phr 미네랄 필러를 사용하면 ATH 또는 MDH 입자가 분산에 저항하는 응집성 덩어리를 형성할 수 있습니다. 특히 필러가 수분을 흡수한 경우 더욱 그렇습니다. 혼련기 로딩 전 ATH 또는 MDH를 80°C에서 4~8시간 동안 사전 건조하면 응집체 형성이 줄어들고 완성된 LSZH 화합물의 부피 저항성을 100배 향상시킬 수 있습니다. 대안으로, 충전재를 혼합하는 동안 램 압력을 3bar에서 5~6bar로 높이면 응집체의 압축 전단 응력이 증가하고 분산이 가속화됩니다.

고무 혼련기 작업의 에너지 효율성 및 환경 고려 사항

고무 반죽기는 에너지 집약적 장비입니다. 500kW 주 구동 모터가 장착된 250리터 반죽기는 화합물 점도 및 사이클 시간에 따라 생성된 화합물 1kg당 0.12~0.20kWh의 전기 에너지를 소비할 수 있습니다. 연간 5,000톤을 생산하는 케이블 복합 시설의 경우 이는 연간 600,000~1,000,000kWh에 해당하며 이는 상당한 전기 비용과 탄소 발자국입니다.

여러 전략을 통해 화합물 품질을 저하시키지 않으면서 반죽기 에너지 소비를 줄일 수 있습니다.

• 가변 속도 드라이브(VSD) 모터: 고정 속도 메인 드라이브를 VSD 시스템으로 교체하여 로터 속도가 프로세스 곡선을 정확하게 따르도록 합니다. VSD 개조는 일반적으로 반죽기 전기 소비를 15~25% 줄입니다.
• 최적화된 채우기 비율: 충전율을 0.60 미만으로 실행하면 생산적인 전단을 생성하지 않고 재료가 로터 주위로 미끄러지기 때문에 에너지가 낭비됩니다. 배치 중량을 0.70~0.75 범위로 최적화하면 혼합된 킬로그램당 에너지가 10~15% 감소합니다.
• 냉각수로부터의 열 회수: 40~60°C의 반죽기 챔버에서 나오는 냉각수는 열 교환기를 통해 재료 저장 공간을 예열하거나 겨울철에 공간 난방을 제공할 수 있는 상당한 열 에너지를 전달합니다.
• 불필요한 마스터배치 재밀링 제거: 일부 케이블 컴파운드 공정에는 니더 이후 별도의 오픈 밀 재밀링 단계가 포함됩니다. 이 단계를 제거하기 위한 엔지니어링 혼합 사이클(혼합기에서만 목표 분산을 달성함으로써)은 에너지 소비와 인건비를 모두 제거합니다.

배출 관점에서 보면 할로겐 난연제를 함유한 케이블 화합물은 고온 혼합 중에 연기를 방출합니다. LSZH 복합 가공에서는 이러한 문제가 발생하지 않으며 전 세계 인프라 프로젝트에서 LSZH 케이블의 성장으로 인해 전 세계적으로 고무 니더 장비를 통해 처리되는 할로겐화 복합 처리량이 점차 감소하고 있습니다.

케이블 컴파운드 서비스의 고무 혼련기 유지 관리 요구 사항

케이블 복합 가공은 미네랄 필러의 마모성, 필요한 높은 충진 압력 및 케이블 제조에 일반적인 지속적인 작업 일정으로 인해 고무 혼련기 기계 부품에 특히 까다롭습니다. 계획되지 않은 가동 중지 시간을 방지하려면 체계적인 유지 관리 프로그램이 필수적입니다.

• 로터 팁 간극 측정: 1,000~1,500시간 작동할 때마다 또는 분산 품질이 저하되기 시작할 때마다 로터 팁과 챔버 벽 사이의 간격을 측정합니다. 일반적인 새 간격은 1~3mm입니다. 6~8mm를 초과하는 간격은 재구축 또는 교체가 필요한 로터 마모를 나타냅니다. 마모된 로터는 예상대로 전단 강도를 감소시키고 분산 품질을 저하시킵니다.
• 램 씰 검사: 램 씰은 램 압력으로 인해 화합물이 혼합 챔버에서 빠져나가는 것을 방지합니다. 씰 결함으로 인해 유압 시스템이 복합적으로 오염되고 잠재적인 안전 위험이 발생합니다. 500시간마다 씰을 검사하십시오. 겉보기 상태에 관계없이 시간 기반 일정에 따라 2,000~3,000시간마다 교체하십시오.
• 냉각 회로 청소: 냉각수 회로의 미네랄 스케일과 생물학적 오염은 열 전달 효율을 감소시켜 배치 온도가 상승하게 만듭니다. 6개월마다 냉각 회로를 세척하고 석회질을 제거하고 냉각수에 살생물제와 스케일 억제제를 지속적으로 처리하십시오.
• 배출 도어 씰 및 잠금 장치: 혼합 챔버 바닥에 있는 드롭 도어는 램 압력을 유지하고 화합물 누출을 방지하기 위해 혼합 중에 완전히 밀봉되어야 합니다. 고충진 LSZH 서비스에서는 200시간마다 잠금 핀과 씰을 검사하십시오.
• 기어박스 오일 분석: 1,000시간마다 실험실 분석을 위해 기어박스 윤활유 샘플을 보냅니다. 철 또는 구리 입자 수가 증가하면 베어링 또는 기어 마모를 나타내며 치명적인 기어박스 고장이 발생하기 전에 개입할 수 있습니다. 이로 인해 부품을 조달하는 동안 대형 반죽기의 작동이 4~8주 동안 중단될 수 있습니다.

케이블 컴파운드 공장은 일반적으로 계획된 유지 관리를 위해 매년 고무 혼련기 구매 가격의 3~5%를 책정합니다. , 이 비용의 대부분은 로터 보수(텅스텐 카바이드 또는 유사한 코팅이 있는 단단한 마모 표면) 및 씰 교체에 기인합니다.

케이블 컴파운드에 대한 대체 혼합 기술과 고무 혼련기 비교

케이블 컴파운드 제조업체는 때때로 고무 혼련기의 대안을 평가합니다. 대안이 성공하는 부분과 부족한 부분을 이해하면 이 응용 분야에서 반죽기가 여전히 지배적인 이유가 분명해집니다.

이 비교의 실질적인 결론은 다음과 같습니다. 케이블 복합 제조에서 고무 니더는 생산 시나리오의 80~90%에 대해 다운스트림 개방형 밀 시트와 결합됩니다. 반죽기는 뛰어난 분산력을 제공합니다. 오픈밀은 압출기 공급 시스템에 필요한 시트 형태를 제공합니다. 이는 경쟁 기술이 아닌 보완 기술입니다.

케이블 복합 가공에 고무 혼련기 사용을 형성하는 추세

여러 산업 수준의 추세는 케이블 제조업체가 현재와 가까운 미래에 고무 반죽기 장비를 지정, 운영 및 최적화하는 방법에 영향을 미치고 있습니다.

LSZH 케이블 수요 증가

유럽, 중동 및 아시아 태평양 지역의 건축 및 건설 규정에 따라 공공 인프라에서 LSZH 케이블을 점차적으로 의무화하고 있습니다. 글로벌 LSZH 케이블 시장은 일부 지역에서 매년 7~10%의 비율로 성장하고 있습니다. 고무 혼련기 제조업체의 경우 이는 200phr의 광물 충전제 화합물을 처리할 수 있는 높은 토크의 기계에 대한 수요가 증가한다는 것을 의미합니다. 이는 저비용 대안보다 프리미엄 목적에 맞게 설계된 장비를 선호하는 기술적으로 까다로운 응용 분야입니다.

전기 자동차 케이블 화합물

EV 충전 케이블과 고전압 차량 하니스 케이블에는 높은 유연성(반복 굽힘용), 내열성(125°C 이상), 자동차 유체에 대한 내화학성을 결합한 화합물이 필요합니다. 고무 혼련기에서 가공된 실리콘 고무 및 가교 폴리올레핀 화합물이 이 시장에 사용됩니다. EV 생산이 전 세계적으로 확장됨에 따라 이러한 특수 케이블에 대한 복합 수요가 급속히 증가하고 있으며 추가 니더 용량을 서비스에 투입하고 있습니다.

디지털 프로세스 최적화 및 AI 지원 믹싱

일부 미래 지향적인 케이블 복합 시설에서는 니더 토크 및 온도 데이터에서 실시간으로 배치 무니 점도를 예측하는 기계 학습 모델을 구현하고 있습니다. 이를 통해 제어 시스템은 배치 후 테스트 중에 사양을 벗어난 점도를 발견하는 대신 덤핑 전에 로터 속도를 조정하거나 혼합 주기를 연장할 수 있습니다. 이러한 시스템을 조기에 채택한 기업은 1차 수율이 2~4% 향상되고 복합 폐기물 비율이 30~40% 감소했다고 보고합니다.

화합물 제제에 대한 지속가능성 압력

특정 가소제, PVC의 납 기반 안정제, 할로겐화 난연제 등 제한된 물질을 제거해야 한다는 압력이 커지면서 케이블 화합물의 재구성이 촉진되고 있습니다. 새로운 제제는 대체하는 화합물과 고무 반죽기에서 다르게 작용하는 경우가 많습니다. 즉, 더 높은 용융 점도, 다른 필러-폴리머 상호 작용, 더 긴 혼합 주기 등이 있습니다. 케이블 컴파운드 개발자는 공식이 변경될 때마다 니더 혼합 주기를 재검증하여 프로세스 엔지니어링 작업량을 추가하는 동시에 에너지 소비와 배치 주기 시간을 동시에 최적화할 수 있는 기회를 만들어야 합니다.
